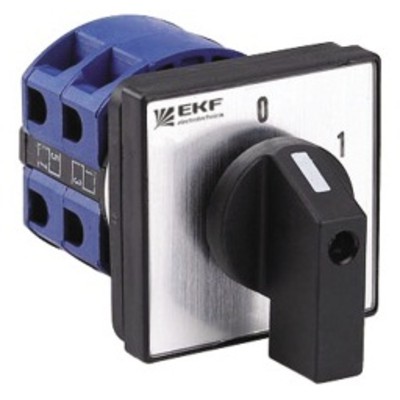

Кулачковый переключатель ПК-1-51 10А 1P "1-2" EKF
Артикул: 00022358
389.9 ₽

Кулачковые переключатели ПК используются в щитовом оборудовании диспетчеризации, управления, распределения электроэнергии, в испытательных стендах, пультах управления, в сварочном оборудовании и т.п. Выпускаются в 1-, 2-, 3- и 4-полюсном исполнениях. Представляют собой механические коммутационные аппараты. Могут использоваться как выключатели-разъединители (рубильники). Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400В частотой 50Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды. Выпускается несколько исполнений кулачковых переключателей:

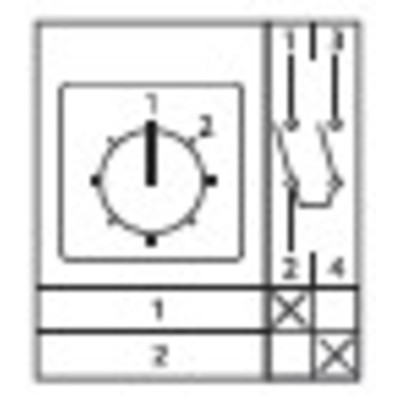

  • ПК-1 — стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов,
  • ПК-2 — 3-х фазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки),
  • ПК-3 — 3-х фазный кулачковый переключатель в защитном боксе IP54 (выключатель нагрузки).

Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульта управления и т.п. Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.

Преимущества

  1. Большой выбор исполнений и схем коммутации.
  2. Высокая коммутационная способность.
  3. Высокая скорость срабатывания.
  4. Небольшие габаритные размеры.



Параметры Значение
ПК-1 ПК-2 ПК-3
Степень защиты со стороны передней панели IP 20 IP 20 IP 54
со стороны контактов IP 00 IP 00
Номинальное напряжение изоляции, Ui, В 690
Номинальное рабочее напряжение, Ue, В 240, 400
Механическая износостойкость, циклов, не менее 100000
Электрическая износостойкость, циклов, не менее 30000
Диапазон рабочих температур, °С от -25 до +40
Высота над уровнем моря, м до 2000

Для кулачковых переключателей ПК-1 и ПК-3

Технические характеристики
Параметры Значение
Номинальный тепловой ток Ith, А 10 16 25 32 40 63
Номинальное напряжение Ue, В 240 400 240 400 240 400 240 400 240 400 240 400
Номинальный токIe, А
AC-21А, АС-22А 10 10 16 16 25 25 32 32 40 40 63 63
AC-23А 7,5 7,5 12 12 22 22 30 30 37,5 37,5 57 57
АС-2 7,5 7,5 12 12 22 22 30 30 37,5 37,5 57 57
AC-3 5,5 5,5 8,8 8,8 15 15 22 22 27,5 27,5 36 36
АС-4 1,75 1,75 2,8 2,8 6,5 6,5 11 11 13,8 13,8 15 15
АС-15 2,5 1,5 4 3,2 8 5 14 6 17,5 7,5 - -
Номинальная мощность Pe, кВт:
AC-23А 3/0,8 5/1,7 3,7/2,5 7,5/3,7 5,5/3 11/5,5 7,5/4 15/7,5 9,6/5 19/9,6 15/10 30/18,5
АС-2 2,5 3,7 4 7,5 5,5 11 7,5 15 9,6 19 18,5 30
AC-3 1,5 2,2 3/2,2 5,5/3 4/3 7,5/3,7 5,5/4 11/5,5 7,5/5 15/7,5 11/6 18,5/11
АС-4 0,37 0,55 0,55/0,75 1,5/1,5 1,5/1,1 3/2,2 2,7/1,5 5,5/3 4/2 7,5/4 5,5/2,4 7,5/4

Габаритные размеры
