Изоляторы шинные SM «бочонок»
Изолятор SM-51 680А 15кВ EKF
Артикул: 00022497
63.95 ₽

Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей находящихся под напряжением от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу — с одной стороны, и токоведущей шине — с другой.

Технические характеристики

Параметры

Значение

SM25

SM30

SM35

SM40

SM51

SM76

Плотность материала, г/см

1,75 -1,95

Впитывание влаги, мг

менее 20

Усадка

менее 15%

Изменение формы, °С

при давлении 1,8м Па

и температура не ниже 250

Ударная вязкость, кДж/м2

более 25

Прочность на изгиб, мПа

более 123

Электрическое сопротивление, Ом

1*1012

Уровень горючести

Абсолютно негорючий

Диэлектрические потери

менее 0,015

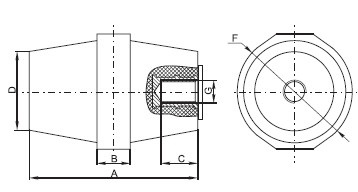

Габаритные размеры

Тип изолятора

Габаритные размеры, мм

A

B

C

D

F

G

Изолятор SM «бочонок» 25 EKF

25

9

9

23

29

М6

Изолятор SM «бочонок» 30 EKF

30

10

10

26

32

М8

Изолятор SM «бочонок» 35 EKF

35

10

12

28

32

М8

Изолятор SM «бочонок» 40 EKF

40

12

12

34

40

М8

Изолятор SM «бочонок» 51 EKF

51

13

12

29

36

М8

Изолятор SM «бочонок» 76 EKF

76

17

14

36

50

М10

  1. Изолятор шинный SM «бочонок».
  2. Болты.
